配合参考之库零件的快速装配

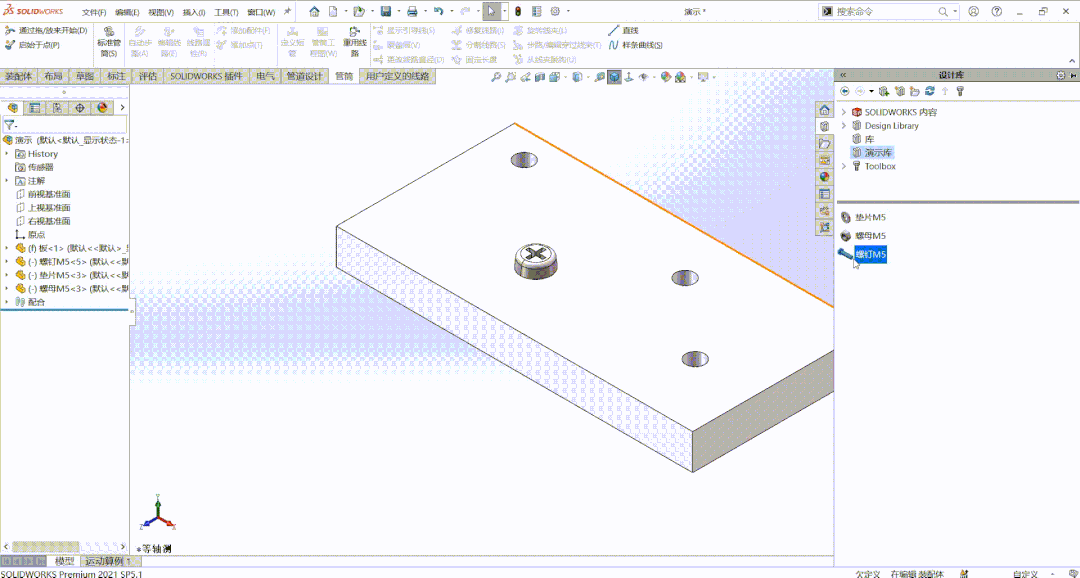

阅读 1014 · 发布日期 2022-05-24 12:13:14 · 超级管理员我们先看一下效果：
这里我们以螺钉、螺母、垫片为例进行制作。

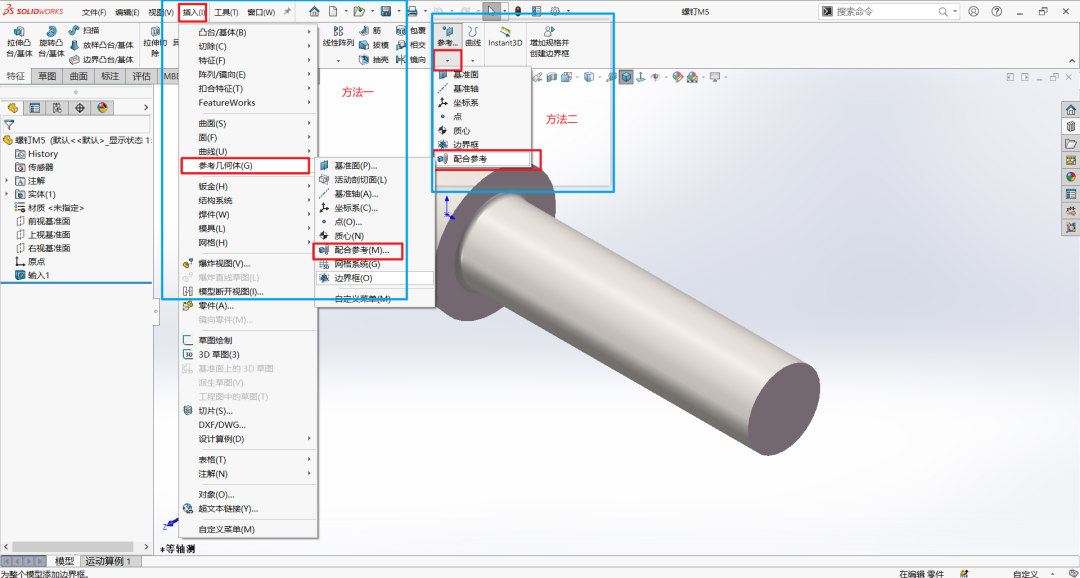

一、绘制好螺钉后添加配合参考，【插入】-【参考几何体】-【配合参考】。

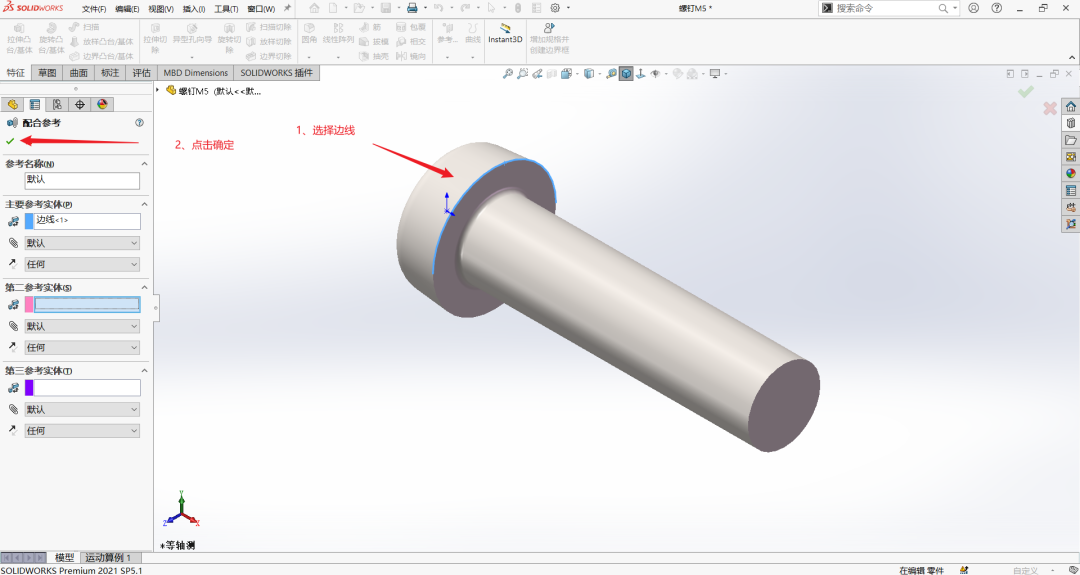

二、在配合参考对话框中选择圆形边线，并点击确定。我们希望装配时这条边线所在的两个面进行装配。（由于该模型是导入模型，因此只有半个圆）

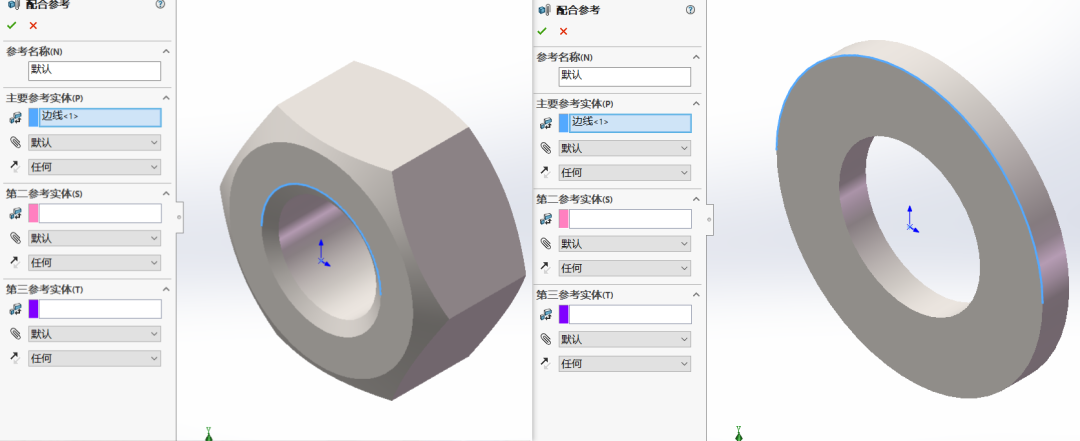

三、保存零件，此时配合参考添加完成。以同样的方法给螺母和垫片添加配合参考。
