关于装配体工程图中零件号名称不一致问题的解决方法

阅读 5560  ·  发布日期 2022-05-24 11:04:12  ·  超级管理员

更多SolidWorks资讯，欢迎关注公众号：科德锐SOLIDWORKS


首先，打开Solidworks软件，打开要更改名称的零件，单击【ConfigurationManager】


其次，展开【XXXXXXXX配置】




然后选中【√DefaultXXXXXXXX】并右击，选择【属性】

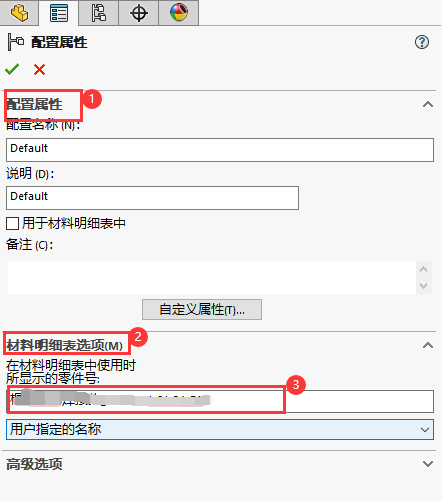

方法一：在【配置属性】中的【材料明细表选项--在材料明细表中使用时所显示的零件号】一栏，输入名称，单击确定。

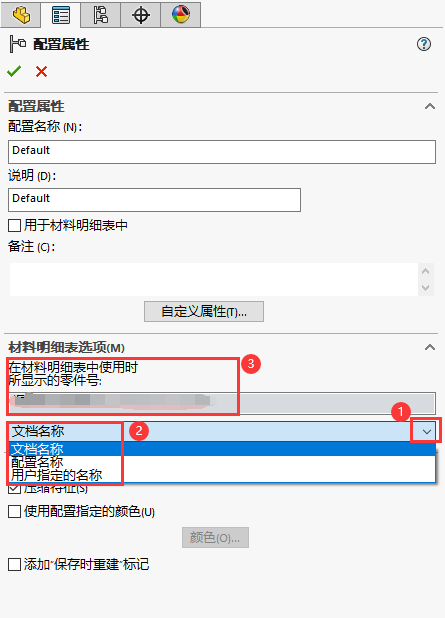

方法二：在【材料明细表选项--在材料明细表中使用时所显示的零件号】下方选择【文档名称】或者【配置名称】，此时名称会自动生成，单击确定即可。




此时材料明细表的零件号的名称会自动更新为最新名称。
