使用SOLIDWORKS Simulation热应力分析验证一下“热胀冷缩”

今天我们使用SOLIDWORKS Simulation热应力分析验证一下“热胀冷缩”，当多种材料组合在一起受热或冷却时，由于材料的热胀系数各不相同，各种材料会发生内应力，从而产生零件的应力以及变形。

分析热应力及变形时，需要指定多种材料，由于零件处于升温过程，所以材料的相应常数也要随温度调整，查询有关手册即可获得相关数据。

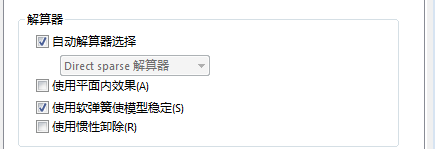

分析前，需要确定升高到的温度以及初始温度，然后指定相应模型即可。由于热分析不需要添加“夹具”，所以为保证模型的稳定性，需要勾选“使用软弹簧使模型稳定”，之后选择合适的解算器（或者让软件自己选择）。

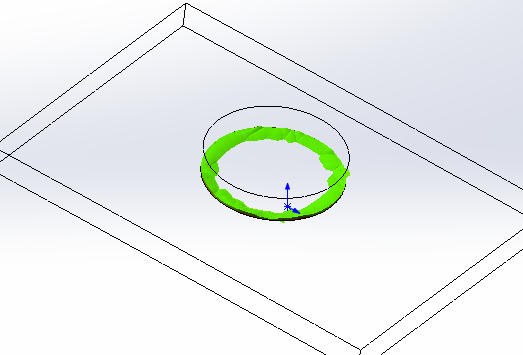

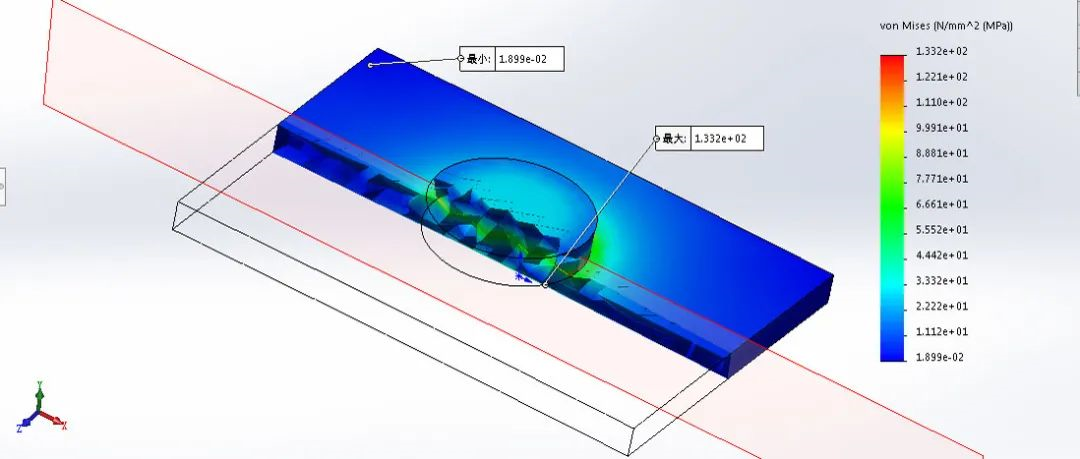

分析完成后，通过应力图解可以详细看到热应力集中的位置，同时通过“ISO剪裁”、“网格剖切”等工具可以更加详细观察到内部的热应力情况。
