这类薄壁零件，使用SOLIDWORKS实体直接生成可事半功倍

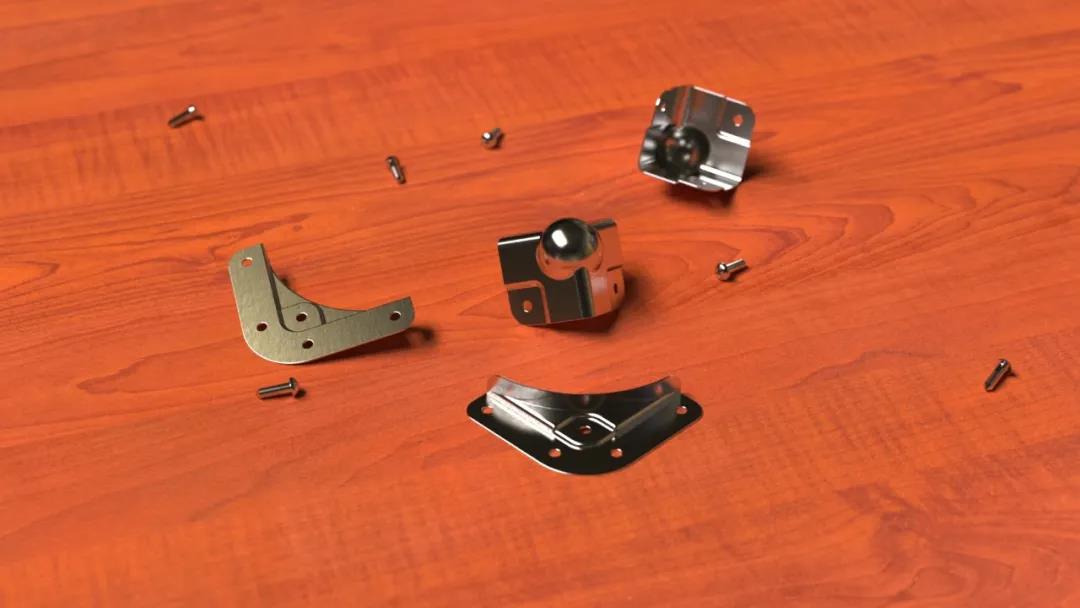

阅读 976 · 发布日期 2022-01-25 15:13:39 · 超级管理员薄壁零件是常见的一类零件，本期我们通过包角、角码这两个薄壁零件进行建模演示，来解决有些薄壁零件不方便直接使用钣金、曲面等工具建模的问题。

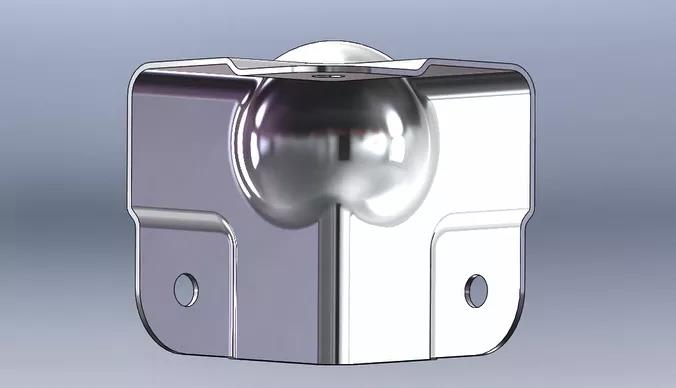

包角实体生成薄壁所用的方法：
点击特征选项卡内的抽壳 > 设置厚度 > 选择要移除的面。

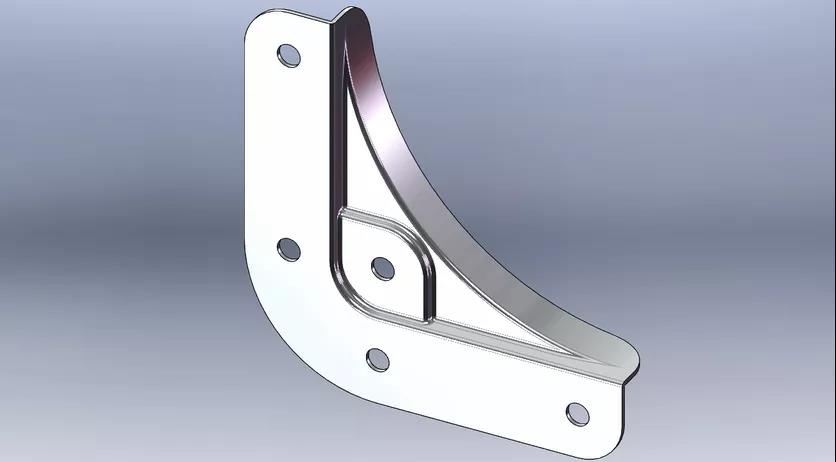

角码实体生成薄壁所用的方法1：
点击曲面选项卡内的删除面 > 选择要删除的面 > 点击曲面选项卡内的加厚 > 选择要加厚的曲面 > 设置厚度。

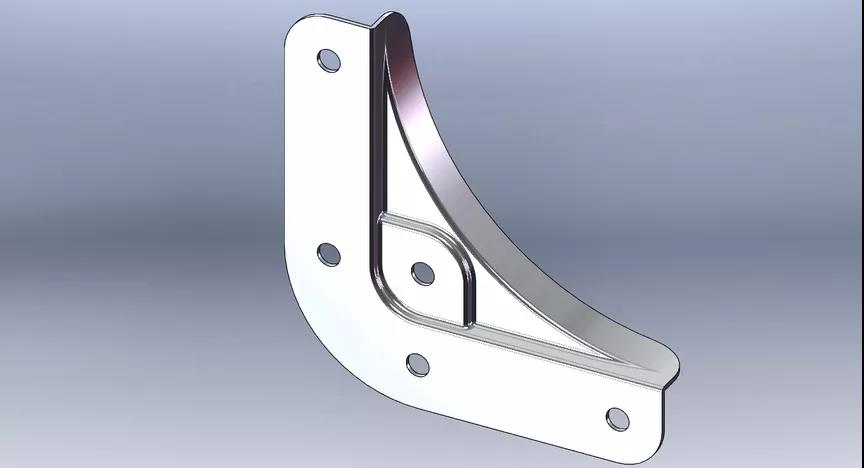

角码实体生成薄壁所用的方法2：
点击曲面选项卡内的等距曲面 > 选择要等距的曲面 > 设置等距距离 > 点击特征选项卡内的删除/保留实体 > 选择要删除的实体 > 点击曲面选项卡内的加厚 > 选择要加厚的曲面 > 设置厚度。
