还在一节一节数链条吗？使用SOLIDWORKS参数化设计自动计算链条节数

在设计链条、链轮结构的时候，我们真正设计的是链条的什么呢？很明显不是外观，一般情况下我们所关注的是链条的节距、节数和长度。节距是根据设计要求或者经验选取，节数和长度就需要工程师自己计算了。

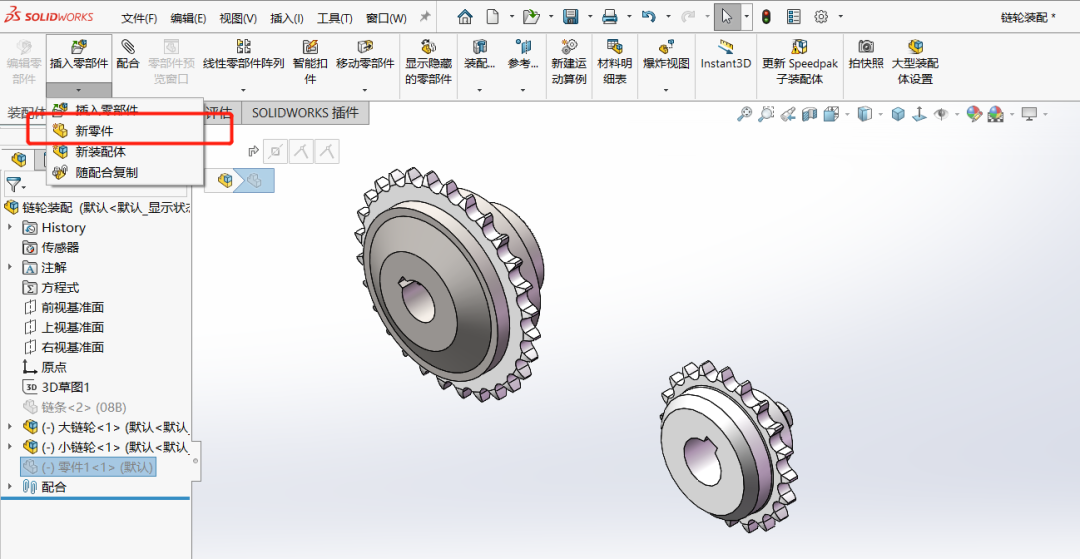

下面就给大家分享一种链条节数自动计算的参数化设计方法。主要是利用自顶向下的方法设计链条，在装配体中插入新零件，如下图：

装配体环境下编辑该零件并使用转换实体引用命令将两个链轮的分度圆引用出来，并完善链条的扫描或者阵列路径，使用“路径长度尺寸”将链条的长度标注出来方便后面的计算。如下图：

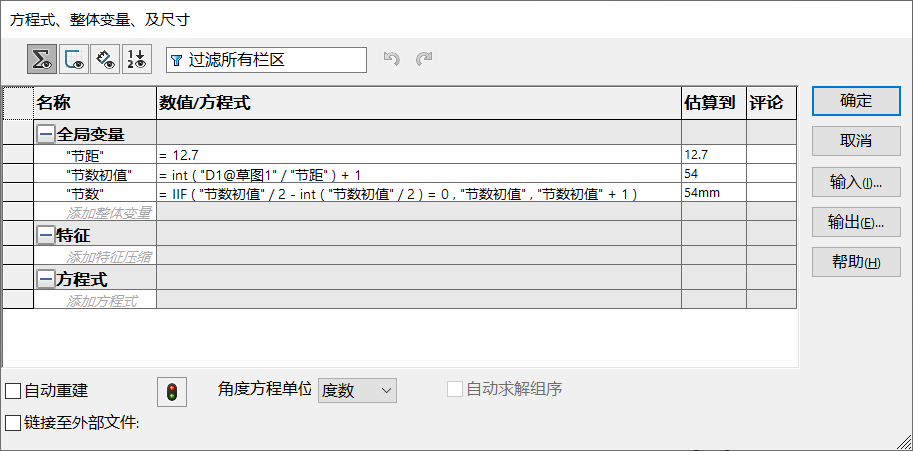

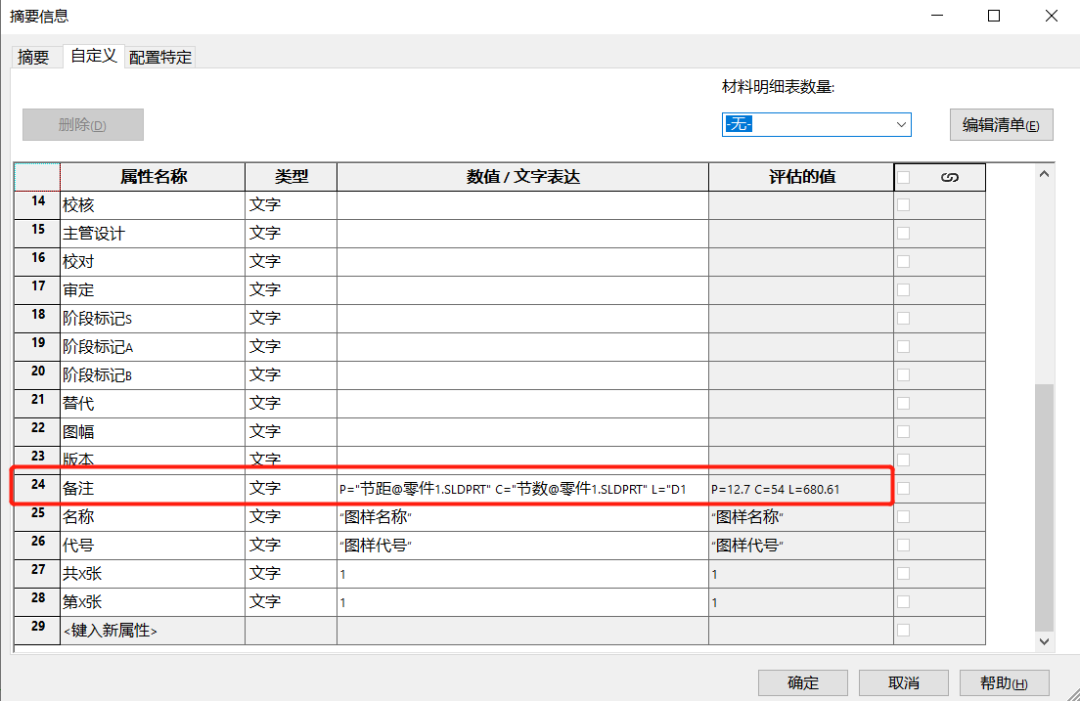

链条节数一般取偶数，需要使用函数来进行判断是否为偶数，但没有只用用于判断奇偶的函数，因此需要借用if和int函数进行判断。如下图：
