SOLIDWORKS软件支持设计全相关，全相关不仅仅体现在零件、零部件装配体、工程图之间，甚至在零件特征与装配体之间也可以全相关，比如阵列特征驱动零部件阵列。

零部件装配体的阵列方式有很多种，常用的有线性阵列、圆形阵列、曲线驱动阵列、草图驱动阵列、阵列特征驱动零部件阵列等，而阵列特征驱动零部件阵列可以实现零件阵列特征与装配体阵列全相关。

使用方法：

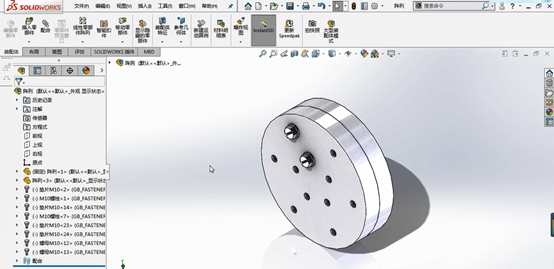

1、在“装配体”工具栏上，单击线性零部件阵列 > 阵列驱动零部件阵列 ；

2、选择要被阵列的源零部件；

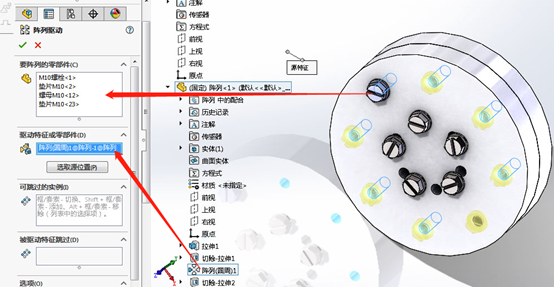

3、在“驱动特征或零部件”中单击，然后在设计树中选择阵列特征或在图形区域中选择一阵列实例的面。

4、如果需要跳过实例，单击“要跳过的实例”，在图形区域中，单击实例的粉色选择球形；

5、单击确定。

“阵列驱动零部件阵列”可以将零件特征与装配体之间创建全相关，有了全相关，修改零件特征即可驱动零部件阵列变化，从而提高设计效率，减少设计错误。
