SOLIDWORKS提高装配效率的方法：配合参考

SOLIDWORKS装配功能比较强大，但是如果产品中有较多的标准件、企业通用件等，由于这类零件一般量较大，所以装配起来费时费力。同时标准件、企业通用件等相对比较固定，装配方式也相对固定，那有没有办法让SOLIDWORKS自动装配这些相对固定的装配关系呢？方法是有的，就是参考配合。

配合参考是首先指定零部件的一个或多个实体作为自动添加配合的参考，然后当插入具有配合参考的零部件到装配体时，SOLIDWORKS会根据配合参考自动添加相应的配合关系，加快装配速度。

具体操作如下：

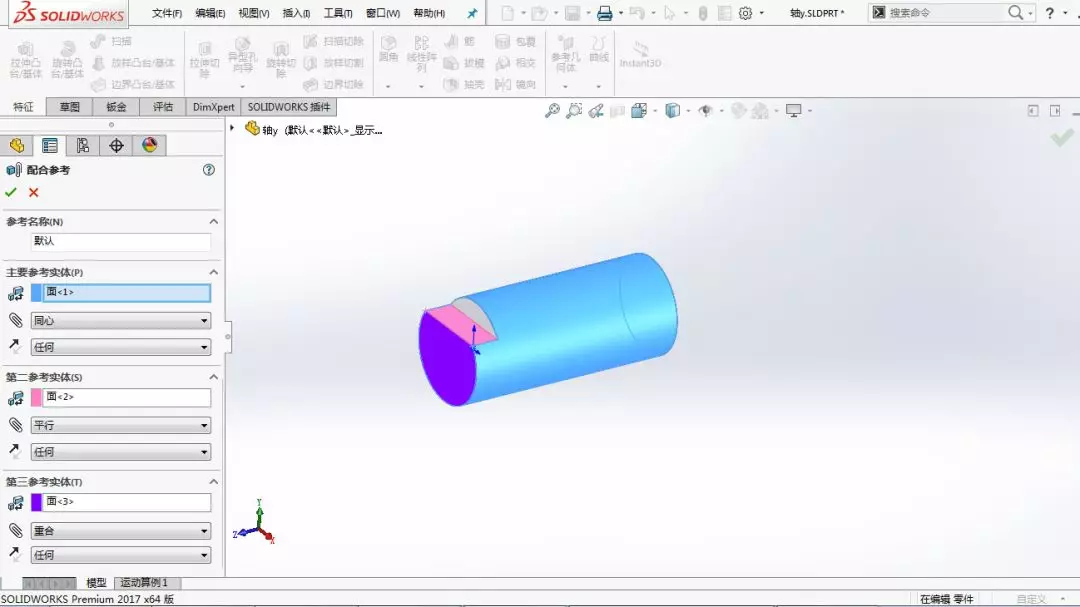

1. 先定义参考配合关系（参考配合的命令在：插入==》参考几何体==》参考配合），如下图所示：

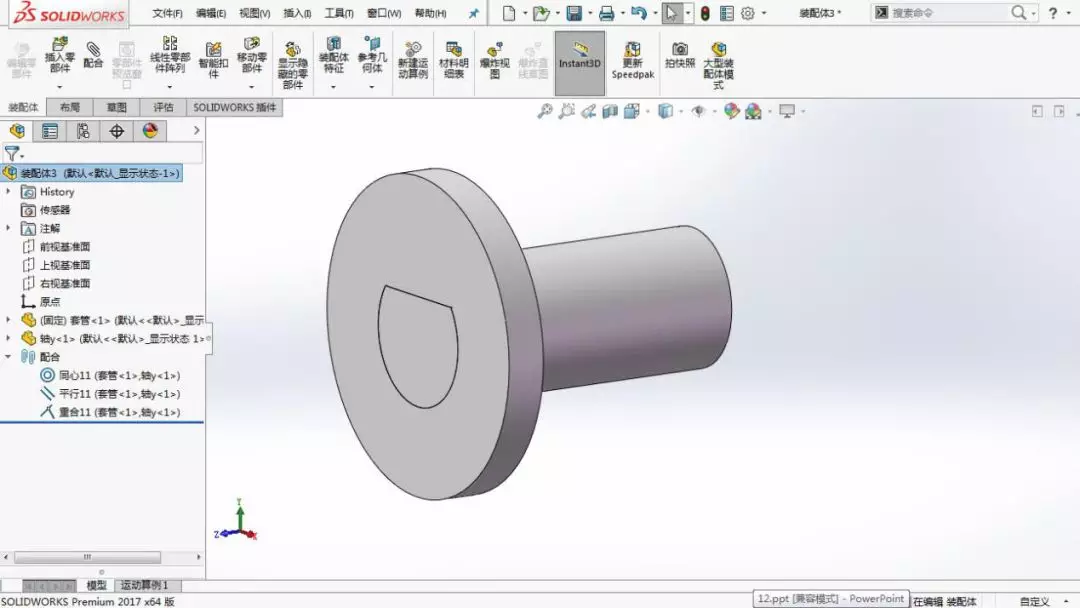

2.在装配体里面插入具有配合关系的零件，SOLIDWORKS会自动匹配配合关系，并添加配合关系并完成装配，如下图：

在使用配合参考时，需要注意：添加配合参考零件的参考实体数量要一致、配合参考的类型要一致。
