SOLIDWORKS的薄片和槽口功能

阅读 1252  ·  发布日期 2020-12-02 06:34:28  ·  admin
薄片和槽口工具的增强功能包括组链接、非线性边线的使用、槽口尖角以及贯穿所有切除。

链接组

您可以将薄片和槽口特征组链接到一起以使所有参数统一地应用到特征。 如果您编辑已链接组的参数，则该组内的所有薄片和槽口特征都将相应更新。

要链接组，在薄片和槽口 PropertyManager 中的选择下，在组列表中选择实体，然后选择将组链接到一起。

非线性边线

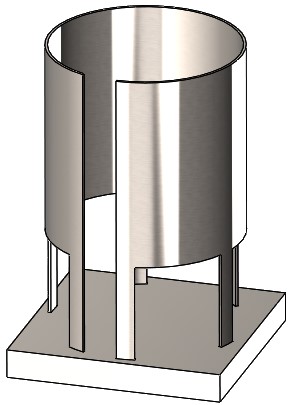

您可以在创建薄片和槽口特征时选择非线性边线。



槽口边角

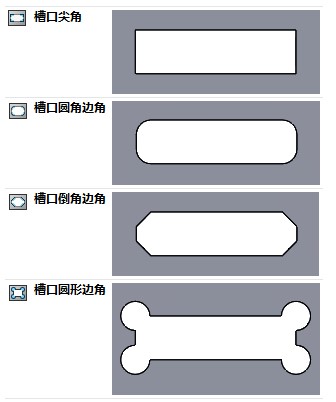

您可以为槽口边角设置类型。 在薄片和槽口 PropertyManager 中的槽口下，您可以将边角类型设置为以下项：



您可以指定槽口长度和宽度的偏移值。 在薄片和槽口 PropertyManager 中的槽口下，您可以设置以下项：
  • 槽口长度偏移
  • 槽口宽度偏移
  • 相等等距. 为槽口长度偏移和槽口宽度偏移设置相等值。

贯穿所有切除

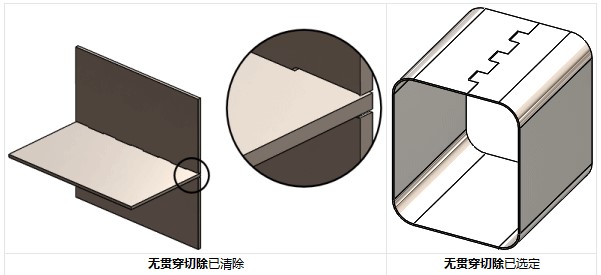

除非切除不切实际，否则槽口将始终以贯穿所有切除方式创建。如果您不想要贯穿所有切除，在薄片和槽口 PropertyManager 中的槽口下选择无贯穿切除。 如果贯穿切除对模型而言是不切实际的（例如，具有单一实体的模型），则无贯穿切除将不可用。
