在SOLIDWORKS中如何运用曲面建模绘制门把手3D模型
阅读 1348 · 发布日期 2020-11-12 03:35:43 · admin

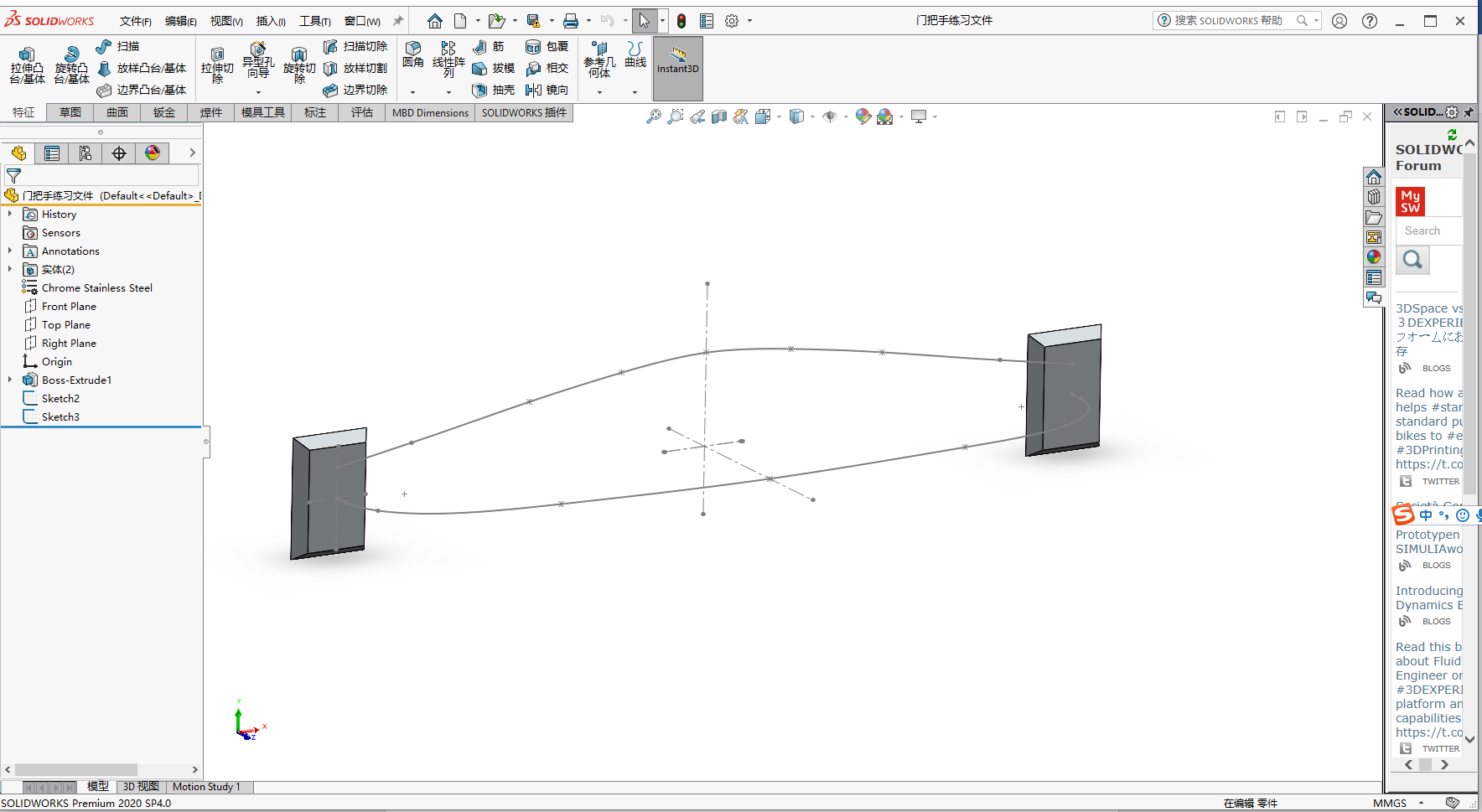

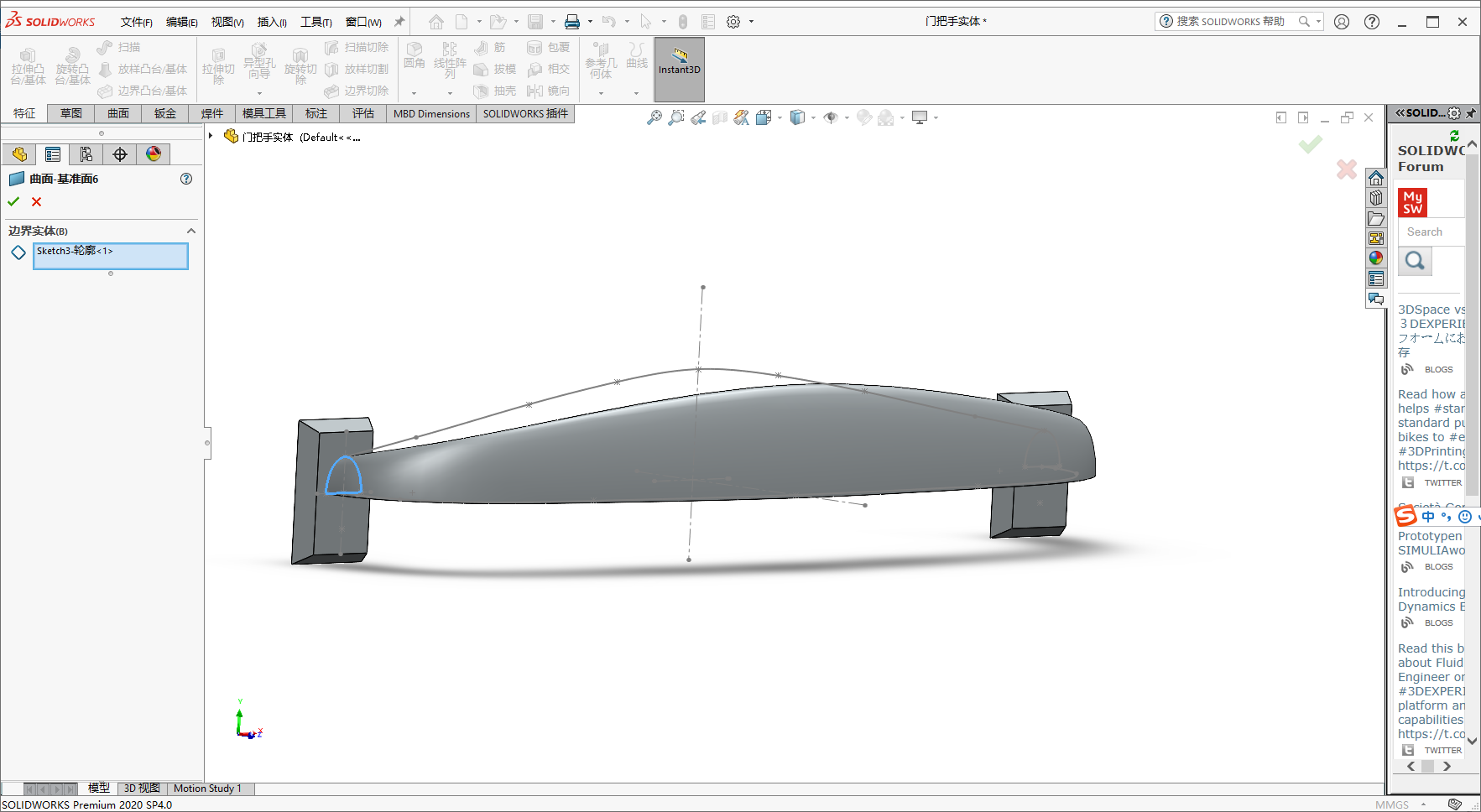

步骤一：绘制放样曲面轮廓。如图所示这是门把手练习文件打开时的初始界面，这里我们要在草图3里增补两个封闭半椭圆和以右视基准面为草图绘制基准面绘制一个封闭半椭圆。

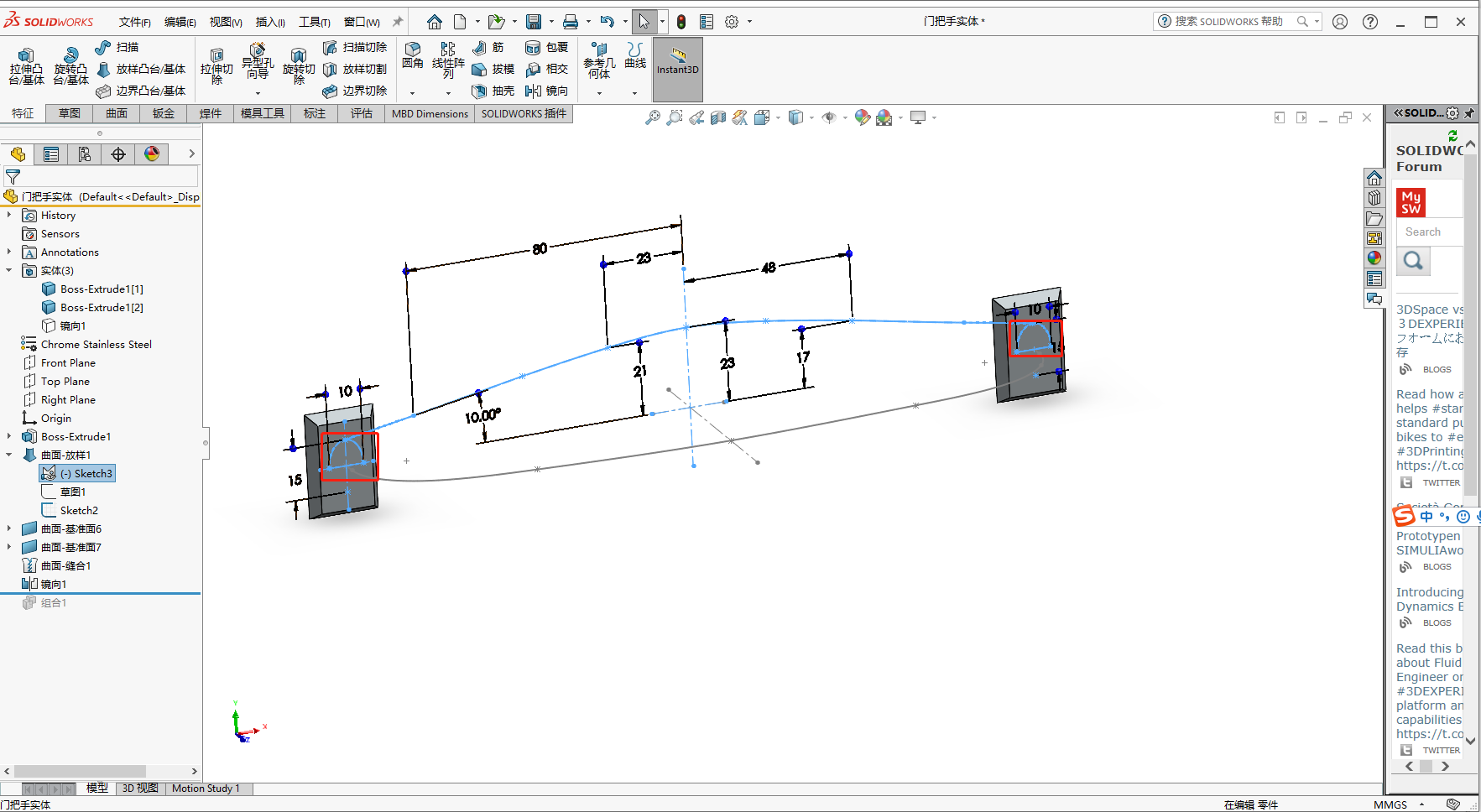

草图3里增补两个封闭半椭圆的尺寸:长轴为15mm;短轴为10mm。

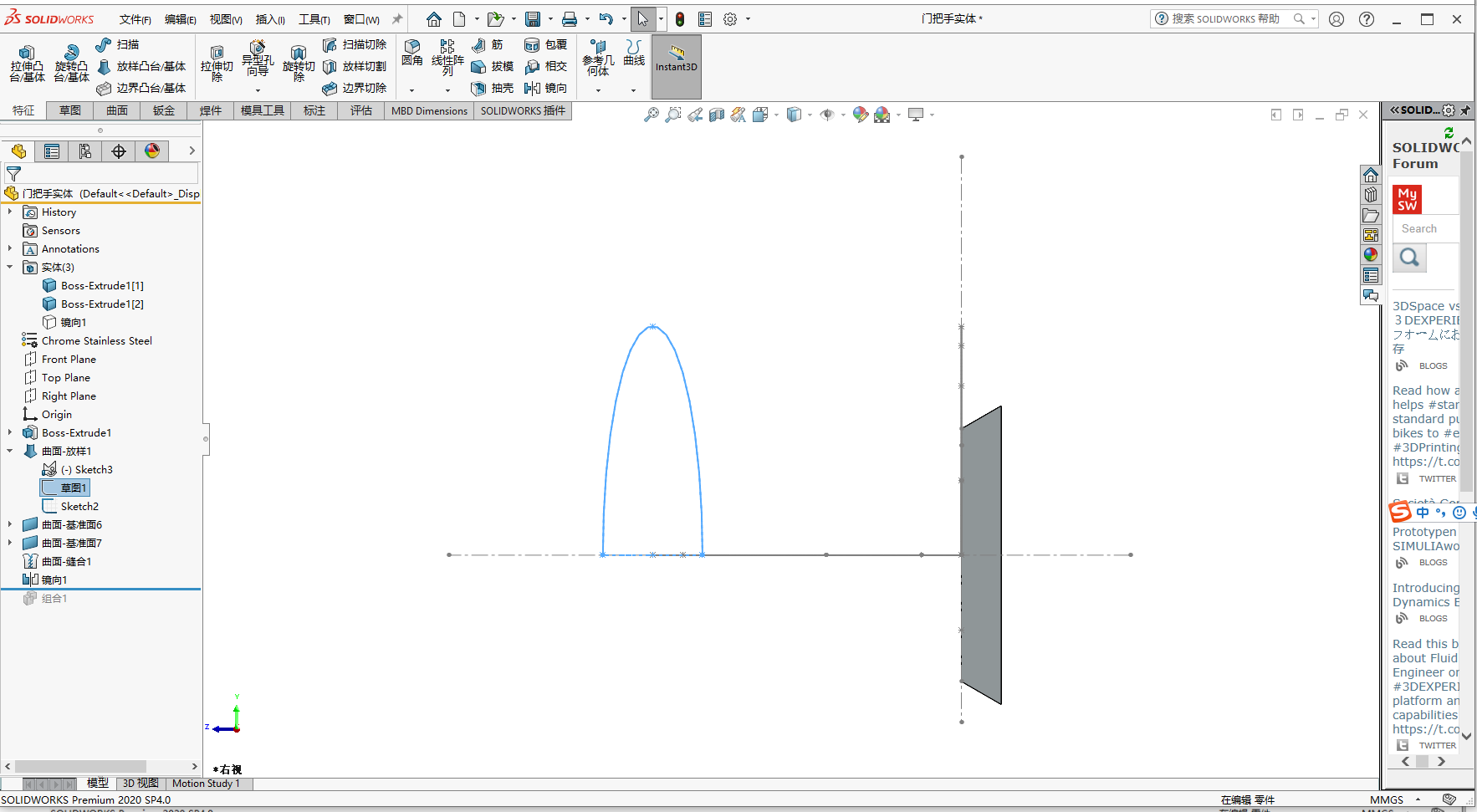

以右视基准面为草图绘制基准面绘制一个封闭半椭圆的尺寸:长轴为46mm;短轴为10mm。

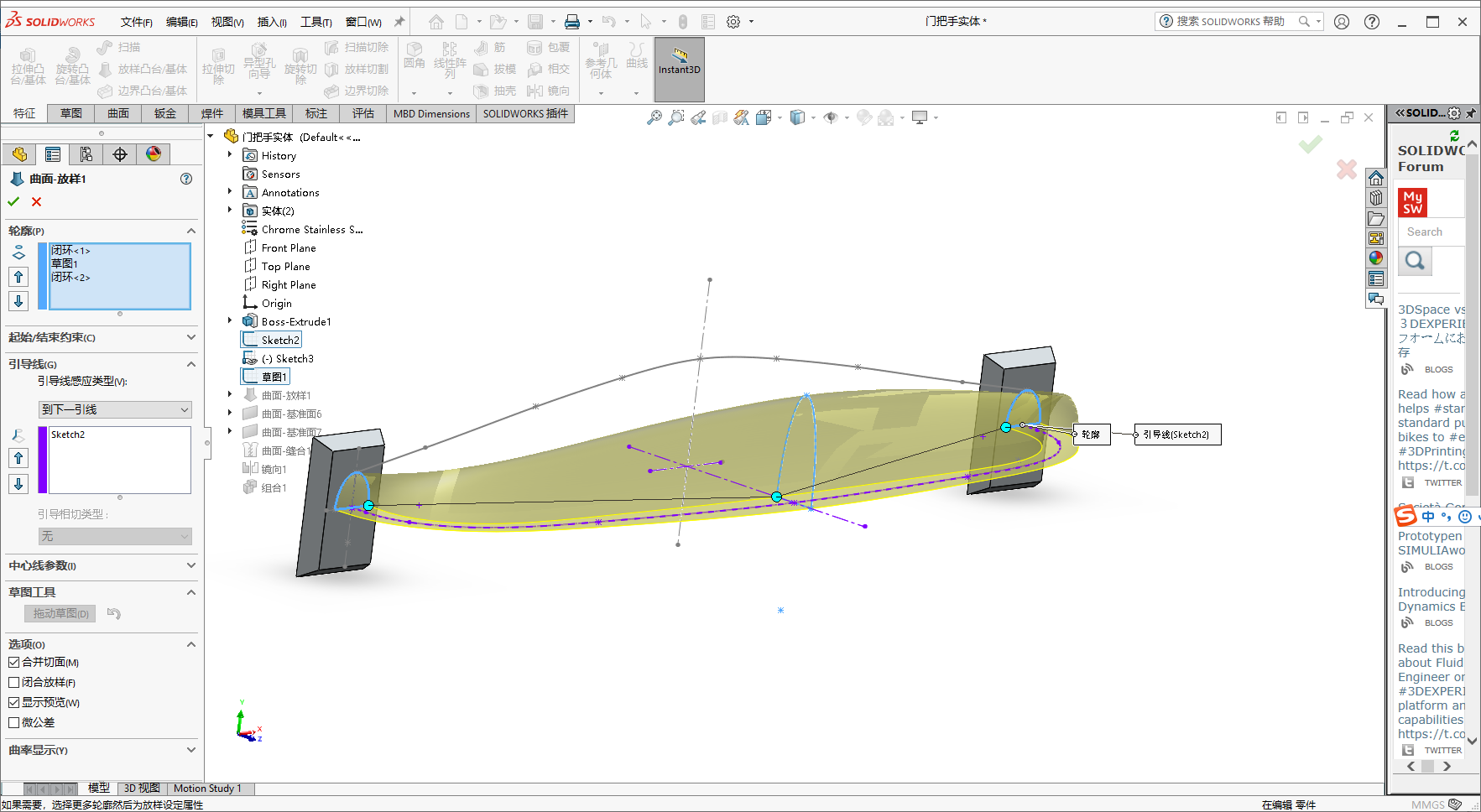

步骤二：放样曲面。以如下图所示的三个蓝色草图轮廓作为放样轮廓，以草图2作为引导线。

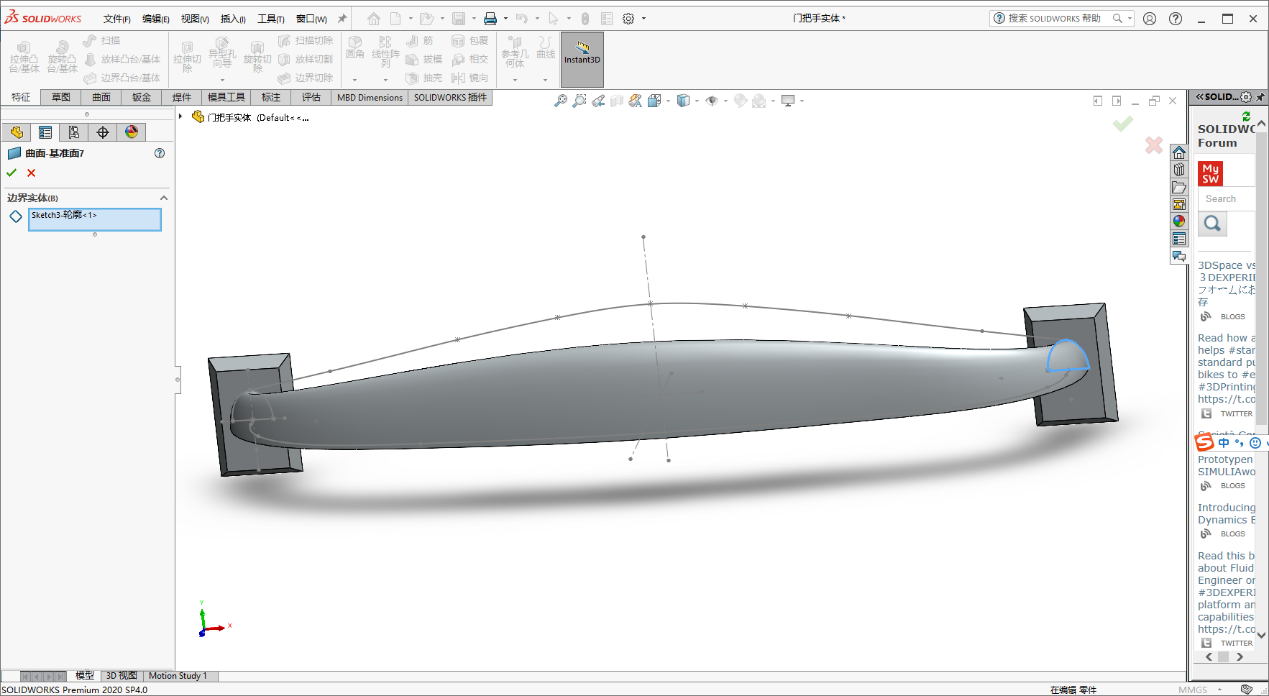

步骤三：添加两个平面区域。目的是以便缝合上述创建曲面，生成实体。如果不生成平面区域，无法创建实体。

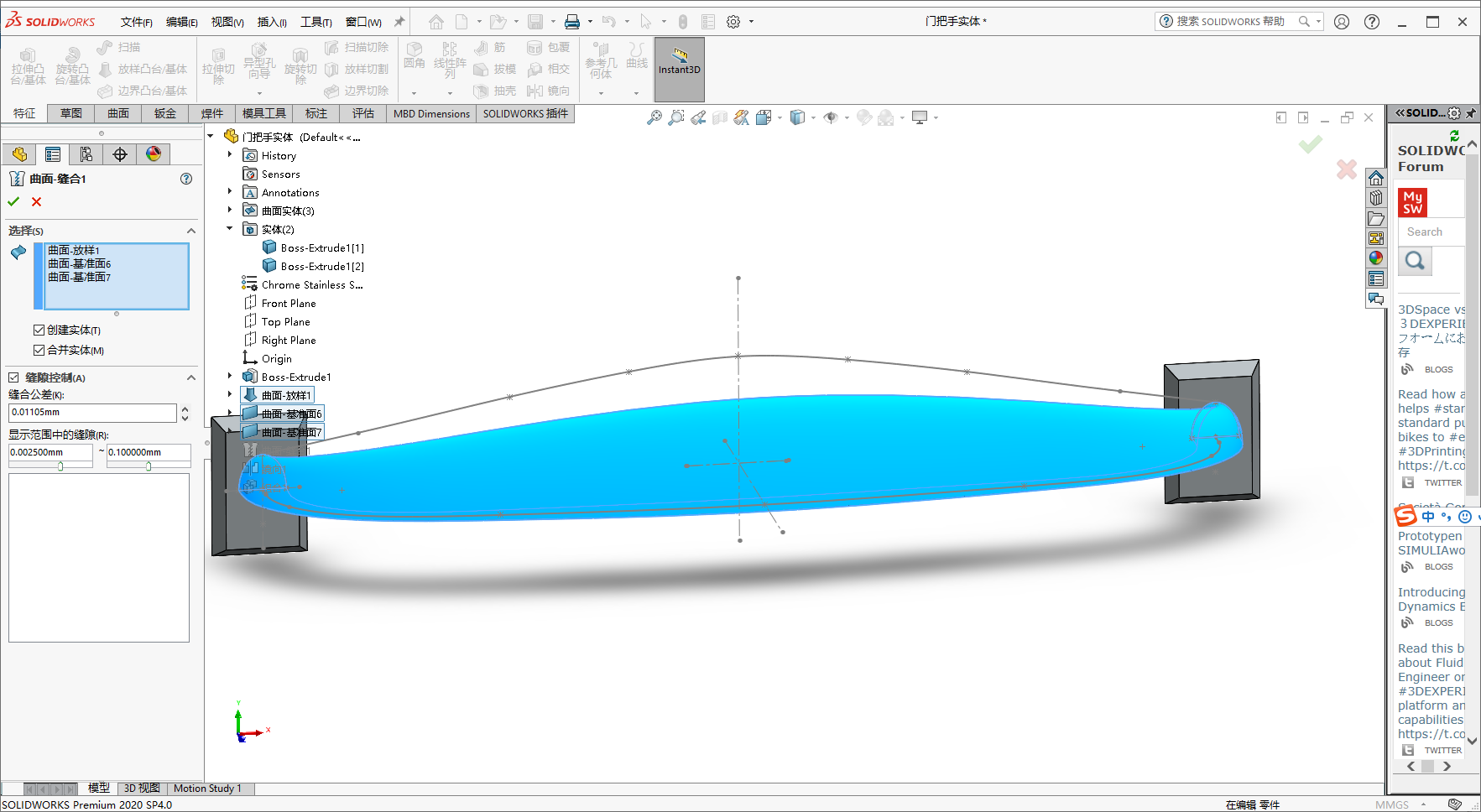

步骤四：缝合曲面。选择下图所示的曲面缝合并创建实体。

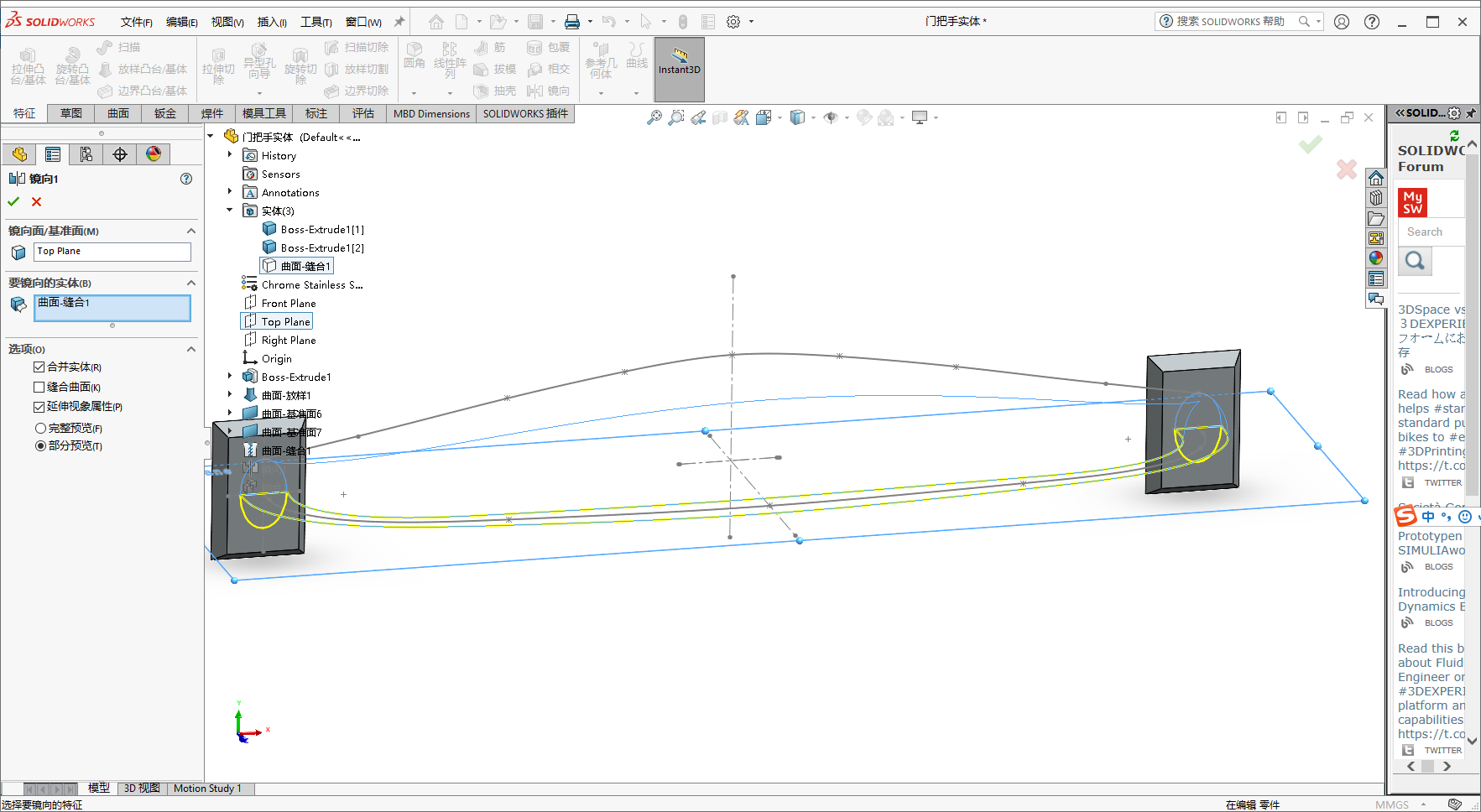

步骤五：镜像实体。以上视基准面作为镜像面。

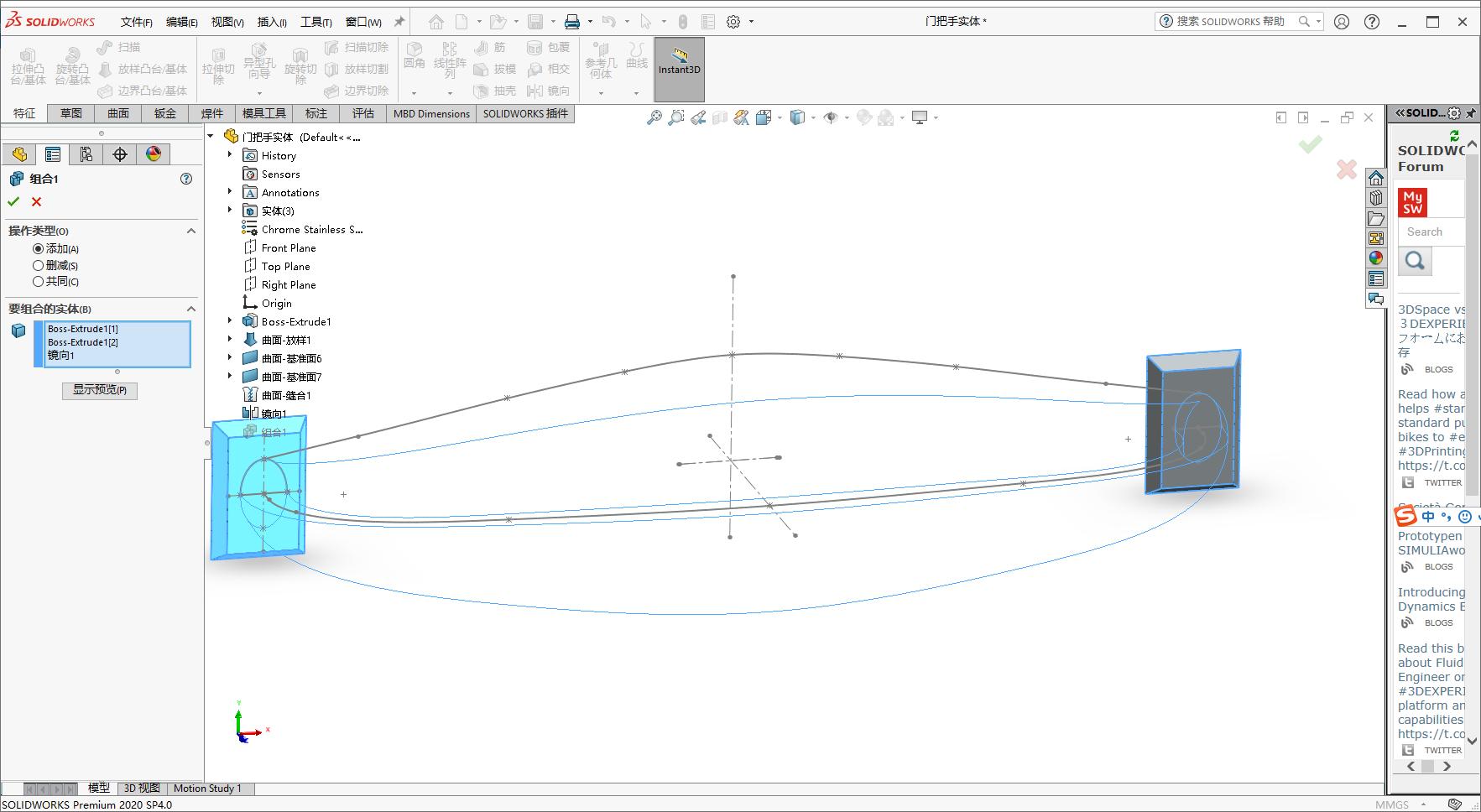

步骤六：组合实体。将各实体组合成一个实体。

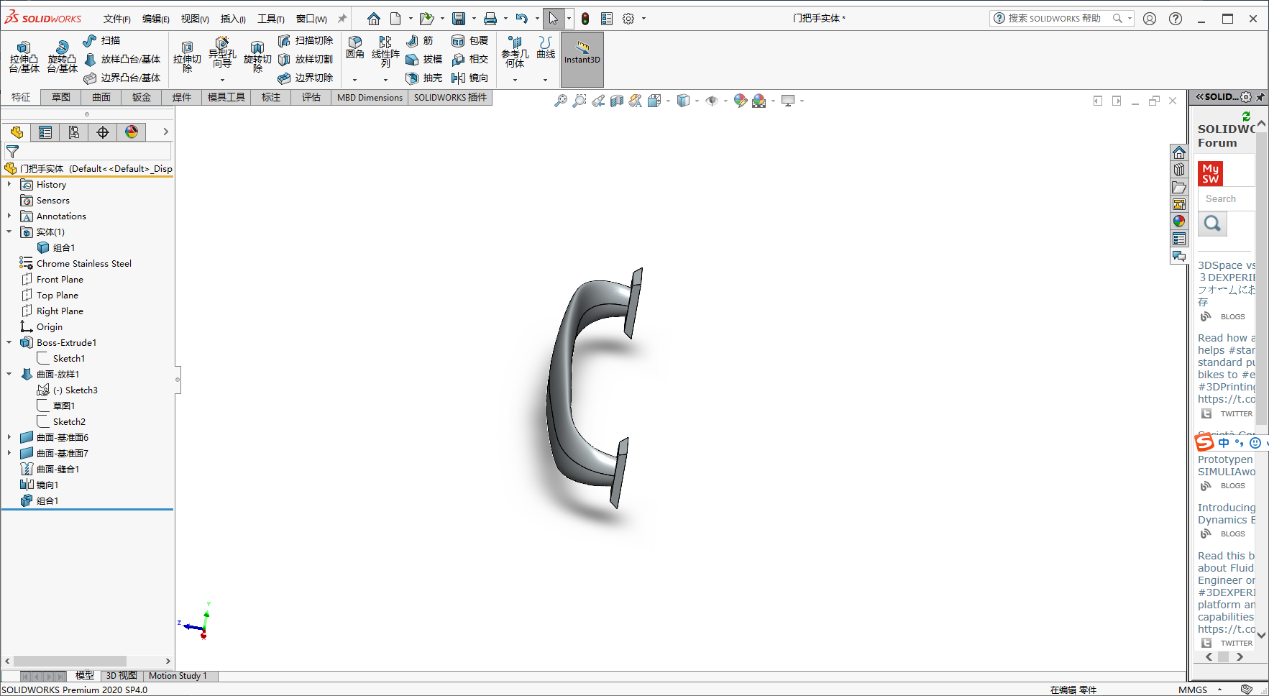

实体模型
