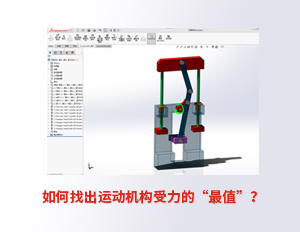

如何找出运动机构受力的“最值”?
问题描述:
使用SOLIDWORKS进行摇杆升降机构分析

详细条件:
在摇杆匀速转动过程中,摇杆的哪个位置受到的作用力最大?

分析目标:
找出摇杆受力最大的位置


>> 观看视频


思路拆解:
此类问题,因为涉及运动,很容易判断出需要SOLIDWORKS Motion来分析刚体运动。但是实际情况是SOLIDWORKS Motion经常需要和SOLIDWORKS Simulation相结合才能完整地解决问题。

在这个问题中,我们需要得到摇杆在运动过程中的受力。最直接的就是马达力矩,在问题描述中此运动过程中缺少负载,只有构建的自身重量参与。tips:通常我们做分析负载是最容易忽略的。

如果我们想获得受力最大位置,其实只需要计算得出马达力随时间的曲线,再从里面找出峰值即可。
分析步骤:
1.选择摇杆建立旋转马达,添加重力加速度(最好添加一个负载)。调整SOLIDWORKS Motion计算每秒帧数,建议数值大点。
2.完成计算,输出马达力曲线,找到曲线的峰值。
3.结合实际情况,还需要结合SOLIDWORKS Simulation分析运动受力。这块就作为彩蛋,看大家各自发挥啦!
> 点击查看,了解运动机构的受力情况。
